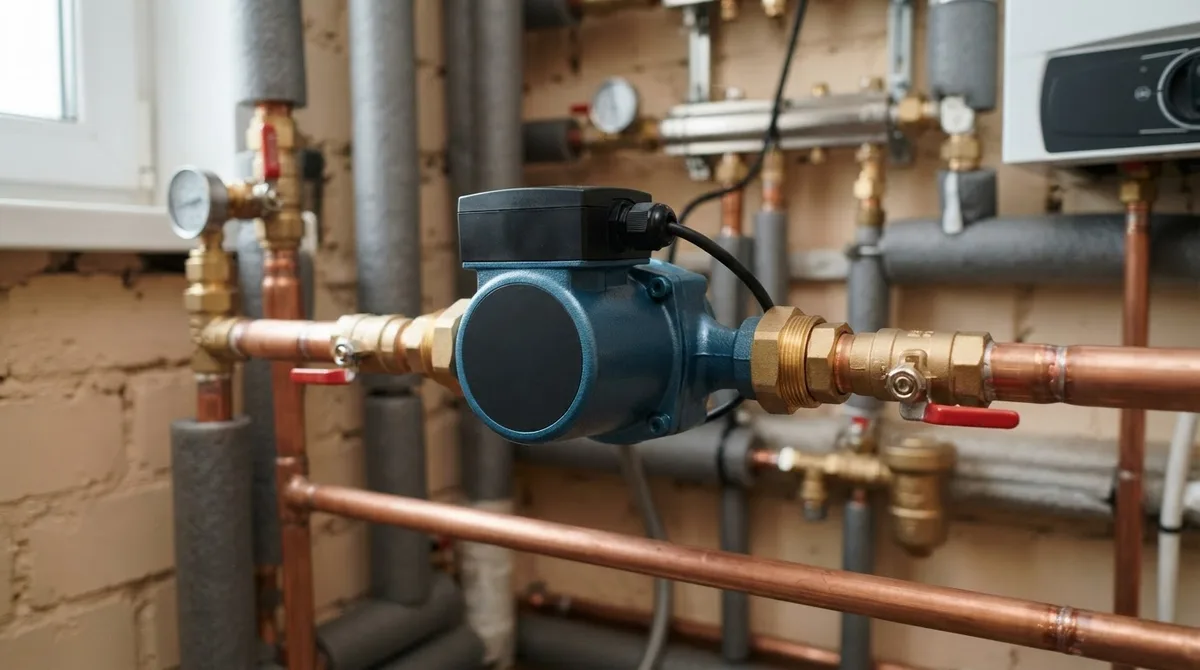

Циркуляционный насос для отопления: подбор по напору и расходу

Редакция «Инженерка дома» · Обвязка и расчёт отопления · 26.09.2026 · 11 мин чтения

Для большинства частных домов с радиаторами подходит насос циркуляционный для отопления 25-40 или 25-60 с мокрым ротором и электронным регулированием. Точный выбор зависит не от площади дома, а от двух параметров: требуемого расхода теплоносителя и сопротивления труб, радиаторов, клапанов и других элементов системы.

Как расшифровать маркировку циркуляционного насоса

В обозначениях 25-40, 25-60 и 32-80 обычно зашифрованы присоединительный размер и максимальный напор:

• первое число — условный диаметр присоединения, обычно DN;
• второе число — максимальный напор в дециметрах водяного столба.

Обозначения могут отличаться у разных производителей, поэтому перед покупкой нужно проверить паспорт и монтажную длину конкретной модели.

Например, насос циркуляционный 25 180 — это не насос с напором 180 м. Число 25 указывает на присоединительный размер, а 180 — на длину корпуса в миллиметрах. Напор у такой модели может быть 4, 6 или 8 м: это будет указано отдельно, например в обозначении 25-60/180.

Насос 25-60 не «поднимает воду на шестой этаж». В закрытой системе отопления он преодолевает гидравлическое сопротивление трубопроводов, радиаторов, тёплых полов, фильтров, клапанов и теплообменников.

Как рассчитать расход циркуляционного насоса

Расход показывает, сколько теплоносителя нужно перемещать за час, чтобы передать требуемую тепловую мощность. Для воды используют формулу:

[ Q = \frac{0{,}86 \times P}{\Delta t} ]

где:

• Q — расход, м³/ч;
• P — тепловая мощность участка или системы, кВт;
• Δt — разница температур подачи и обратки, °C;
• 0,86 — приближённый коэффициент для воды.

Например, для системы мощностью 15 кВт с температурным графиком 75/60 °C перепад температур составляет 15 °C:

[ Q = \frac{0{,}86 \times 15}{15} = 0{,}86 \text{ м³/ч} ]

При режиме 70/50 °C перепад равен 20 °C:

[ Q = \frac{0{,}86 \times 15}{20} = 0{,}65 \text{ м³/ч} ]

Чем меньше температурный перепад, тем больше расход, необходимый для передачи той же мощности.

Для тёплого пола с нагрузкой 8 кВт и перепадом 5 °C расчёт будет таким:

[ Q = \frac{0{,}86 \times 8}{5} = 1{,}38 \text{ м³/ч} ]

Если в системе используется антифриз, его вязкость и теплоёмкость отличаются от воды. Поэтому фактический расход и сопротивление могут быть выше. Для предварительной оценки подойдёт та же формула, но окончательный выбор делают по характеристикам конкретного теплоносителя.

Как определить расход по мощности котла

Мощность котла можно взять за основу, если один насос обслуживает всю систему, а котёл подобран без большого запаса. Если котёл рассчитан на 24 кВт, но фактическая тепловая нагрузка дома составляет около 12 кВт, рассчитывать циркуляцию на полные 24 кВт необязательно.

Ориентировочный расход воды при перепаде 15 °C:

Это расчётный расход, а не обязательная постоянная скорость работы насоса. Электронная модель меняет обороты в зависимости от нагрузки, положения термостатических клапанов и выбранного режима.

Как рассчитать напор

Напор нужен для преодоления сопротивления самого длинного или наиболее нагруженного контура. В расчёт включают:

• сопротивление прямых участков труб;
• повороты, тройники и переходы;
• радиаторы и коллекторы;
• термостатические и балансировочные клапаны;
• фильтры и обратные клапаны;
• теплообменник котла или гидрострелки;
• узел смешения и контуры тёплого пола.

При точном проектировании сопротивление каждого контура считают отдельно. Затем насос выбирают по рабочей точке — пересечению требуемых расхода и напора на графике производителя.

Для предварительного подбора в частном доме можно использовать такие ориентиры:

Это не заменяет гидравлический расчёт. Насос с максимальным напором 6 м не будет постоянно создавать 6 м: при увеличении расхода фактический напор снижается. Поэтому маркировки 25-60 недостаточно — нужно смотреть график модели.

Нужно ли учитывать высоту дома

В закрытой системе отопления статическую высоту здания обычно не включают в напор насоса. Вода, поднятая по подающей трубе, возвращается по обратной, поэтому высота взаимно уравновешивается.

Высота здания влияет на:

• давление заполнения;
• настройку расширительного бака;
• рабочее давление радиаторов и арматуры;
• удаление воздуха из верхних точек.

Циркуляционный насос не должен работать как подъёмный насос для двухэтажного дома.

Какой циркуляционный насос выбрать для дома

Для большинства частных систем используют насос с мокрым ротором, резьбовыми соединениями и несколькими режимами регулирования.

Ориентиры по типоразмерам:

• 25-40 — небольшая система с короткими ветками, например радиаторы на одном этаже;
• 25-60 — распространённый вариант для дома с несколькими радиаторными ветками;
• 32-60 — система с трубопроводами DN 32 и повышенным требуемым расходом;
• 32-80 — длинные магистрали, несколько контуров или заметное гидравлическое сопротивление;
• насос с частотным регулированием — система с термостатическими клапанами, коллекторами и переменной нагрузкой.

При выборе сопоставляют:

1. расчётный расход;
2. требуемый напор;
3. присоединительный диаметр;
4. монтажную длину;
5. допустимую температуру и состав теплоносителя;
6. режимы управления.

Больший диаметр не делает отопление эффективнее. Если трубопровод выполнен на DN 25, установка насоса DN 32 через переходники не обязательно даст преимущество.

Чем отличаются циркуляционные насосы Wilo и Grundfos

Циркуляционный насос Wilo и циркуляционный насос Grundfos могут иметь похожие характеристики, но сравнивать нужно конкретные модели, а не только бренды. У производителей есть простые трёхскоростные насосы, электронные модели с автоматическим подбором режима и энергоэффективные серии.

Перед покупкой проверьте:

• график «расход — напор»;
• монтажную длину 130 или 180 мм;
• тип и размер соединений;
• максимальную температуру теплоносителя;
• допустимую концентрацию гликоля;
• наличие постоянного и пропорционального давления;
• гарантию и доступность сервисных деталей.

Ориентировочная стоимость в России зависит от серии, комплектации и поставщика:

Цены меняются, поэтому перед покупкой их нужно проверять у конкретного продавца.

Что такое мокрый ротор

В насосе с мокрым ротором ротор и подшипники находятся в теплоносителе. Жидкость охлаждает двигатель и смазывает подшипники.

Преимущества такой конструкции:

• компактный корпус;
• низкий уровень шума;
• отсутствие отдельного сальникового узла;
• простое обслуживание;
• пригодность для большинства бытовых систем.

Недостаток — чувствительность к грязи и воздуху. Перед насосом устанавливают грязевик или магнитный шламоуловитель, особенно в старых системах со стальными трубами.

Насос с мокрым ротором нельзя надолго включать при пустой системе. Постоянный подсос воздуха вызывает шум, ухудшает смазку и может привести к ускоренному износу.

Зачем нужно частотное регулирование

Частотное, или электронное, регулирование изменяет обороты двигателя и подстраивает производительность под текущую нагрузку.

Оно особенно полезно, когда:

• термостатические клапаны закрывают часть радиаторов;
• работают несколько контуров тёплого пола;
• тепловая нагрузка меняется в течение дня;
• в системе есть балансировочные клапаны;
• нужно снизить шум и энергопотребление.

Основные режимы:

• пропорциональное давление — давление снижается при уменьшении расхода; часто подходит для радиаторных систем с термостатическими клапанами;
• постоянное давление — удобно для коллекторов и тёплых полов;
• фиксированная скорость — режим, похожий на работу старых трёхскоростных насосов;
• автоматический режим — насос сам подбирает характеристику в заданном диапазоне.

Если удалённый радиатор плохо прогревается, не обязательно сразу менять насос на более мощный. Сначала проверяют воздух, фильтр, балансировку, положение клапанов и давление в системе.

Куда устанавливать насос — на подачу или обратку

Современный насос можно ставить и на подающей, и на обратной линии, если температура теплоносителя соответствует требованиям производителя. В бытовых системах его часто устанавливают на обратке перед котлом: там обычно ниже температура и мягче условия для уплотнений и электроники.

На подаче насос может находиться в котельной обвязке, после гидрострелки или в отдельной насосной группе. При монтаже важнее соблюдать схему:

• стрелка на корпусе должна совпадать с направлением потока;
• перед насосом и после него желательно установить запорные краны;
• нужно предусмотреть разъёмные соединения для обслуживания;
• насос не должен находиться в месте постоянного скопления воздуха;
• система должна быть заполнена и развоздушена до включения.

В гравитационной системе насос часто устанавливают на байпасе. Такая схема позволяет сохранить естественную циркуляцию при отключении электричества, если байпас и арматура рассчитаны правильно.

Как правильно установить насос

Вал двигателя должен располагаться горизонтально. Ось ротора проходит слева направо или справа налево, а не вверх или вниз. Клеммную коробку можно повернуть в удобное положение, если это разрешено конструкцией и инструкцией.

Порядок монтажа:

1. Удалите из трубопровода строительный мусор и остатки герметика.
2. Установите фильтр перед насосом по направлению потока.
3. Поставьте запорные краны с обеих сторон.
4. Совместите стрелку на корпусе с направлением движения теплоносителя.
5. Проверьте горизонтальное положение вала.
6. Заполните систему теплоносителем.
7. Удалите воздух из системы и насоса.
8. Только после этого включите питание.

Электрическое подключение выполняют через защитный автомат и заземление. Во влажной котельной нужно соблюдать требования к степени защиты оборудования и прокладке кабеля.

Частые ошибки при выборе и монтаже

Выбор только по площади дома

Фраза «для дома 150 м² нужен насос 25-60» подходит лишь для грубой оценки. Две системы одинаковой площади могут иметь разную длину труб, число контуров, теплоизоляцию и температурный режим.

Путаница между напором и высотой подъёма

Насос 25-40 не предназначен только для одноэтажных домов, а 25-60 не означает, что зданию обязательно нужны шесть метров подъёма. Ориентируются на сопротивление системы и график насоса.

Слишком большой запас

Избыточная производительность может вызвать шум в клапанах и трубах, нестабильную работу термостатов и повышенное энергопотребление. Лучше выбирать насос с небольшим расчётным запасом.

Игнорирование монтажной длины

Насосы 25-130 и 25-180 имеют одинаковый присоединительный размер, но разную длину корпуса. Без замены участка трубопровода они обычно не взаимозаменяемы.

Вертикальная установка вала

При неправильном положении ухудшается смазка подшипников, появляется шум и ускоряется износ. Стандартное положение — горизонтальный вал.

Отсутствие очистки фильтра

После ремонта в фильтре могут остаться пакля, герметик, окалина и стружка. Сетку желательно проверить через несколько дней или неделю после первого запуска, а затем — после промывки системы.

Чек-лист перед покупкой

• [ ] Расход рассчитан по мощности и температурному перепаду.
• [ ] Напор определён по сопротивлению наиболее нагруженного контура.
• [ ] Рабочая точка находится в рабочем диапазоне графика.
• [ ] Размер присоединения — DN 25 или DN 32 — совпадает с системой.
• [ ] Монтажная длина — 130 или 180 мм — подходит по месту.
• [ ] Насос рассчитан на температуру и состав теплоносителя.
• [ ] Выбран подходящий режим: постоянное или пропорциональное давление.
• [ ] Предусмотрены краны, разъёмные соединения и фильтр.
• [ ] Есть возможность удалить воздух и обслужить насос.
• [ ] Вал можно установить горизонтально.

Если точного гидравлического расчёта нет, для многих небольших домов можно рассматривать насос циркуляционный для отопления 25-60 с электронным регулированием. Но окончательный выбор нужно подтвердить по графику конкретной модели и схеме системы.
